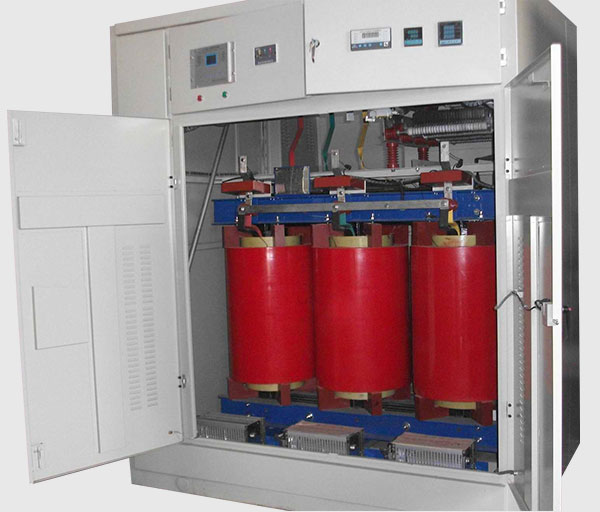

接地電阻柜的型式試驗報告需要測試的方面有很多，如電阻的阻值、發熱測試、防護等級測試等等。防護等級測試時接地電阻柜型式試驗報告里很重要的一相。電阻柜的外殼分為戶內戶外，戶外型外殼大部分都用不銹鋼柜體，戶內型采用KYN28柜體和冷軋鋼板柜體制作而成。

外殼的防護等級在IP21、IP22、IP23、IP31、IP32、IP33、IP34、IP41、IP42、IP43、IP44等。防護等級測試需要按照GB4208的標準進行測試。IP前一個參數是防塵參數，后一個是防雨參數，戶內可以不考慮防雨參數，參數設置為IP3X，IP4X等級別。

IP3X是防護2.5MM直徑和更大的固體進入電阻柜柜內，方法是用球體直徑2.5MM的探測器，不能完全進入。IP4X是是防護1.0MM直徑和更大的固體進入柜內，方法是用球體直徑1.0MM的探測器，不能完全進入。防雨測試如IPX3是指防護濺水時，不能進入柜體，測試方法是以60度從垂直線兩側濺出的水，進入柜體不能損害。

IPX4是指防護射水，測試方法是從每個方向對準柜體噴水不能造成損害。當采用等電位接地時，需要對建筑物或設備的金屬結構、基礎加固、金屬設備、管道、PE母線的配電箱和避雷器的下端形成等電位連接?？刂葡到y的保護接地和工作接地應分類匯總到總接地板上，實現等電位連接，接地裝置與電氣裝置共用，與接地裝置連接。

但控制系統在接地網上的接入點應與防雷、大電流或高壓設備的接入點保持至少5米的距離。采用獨立接地時，接地電阻器值應小于4歐姆，獨立接地體與其它電氣接地體的距離應大于5米，且與防雷接地體的距離應大于20米，在下列情況下，應根據現場情況選擇一點接地的具體形式。

正常情況下，保護接地應與電氣接地連接。如果工作接地和保護接地不能分開，則保護接地和工作接地可以連接到同一個單獨的接地體上。
