中性點接地電阻柜和消弧線圈都是在中性點上用來接地的，作用都是在系統發生單相接地故障時，起到防止因接地故障引起的弧光過電壓，以及在單相接地故障時因系統中故障電流引起的其它危害。兩者之間的區別是：

一、工作原理不同

消弧線圈成套裝置的作用，主要是在中性點和大地之間接入一個電感消弧裝置，在系統發生單相接地故障時，利用消弧線圈的電感電流對接地電容電流進行補償，使流過接地點的電流減小到能自行熄弧范圍，其特點是線路發生單相接地時，按規程規定電網可帶單相接地故障運行2h。

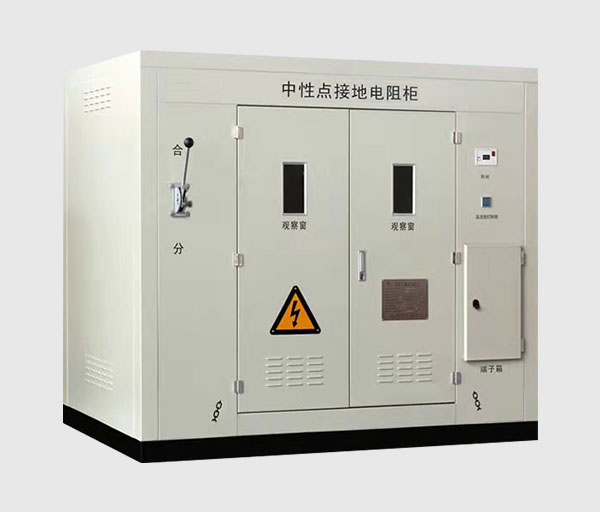

而中性點接地電阻柜的作用是單項接地故障時能快速切除故障，抑制諧振過電壓，還可以使輸電設備的絕緣水平降低一至兩個檔次，降低整體電網的投資，提高了電力系統的可靠性。

二、兩者內部配置不同

消弧線圈成套裝置，按調匝式的來說有接地變壓器、消弧本體、微機控制器、控制屏、阻尼電阻箱、有載開關、電力互感器、電壓互感器、避雷器隔離刀閘。而中性點接地電阻柜，一般由接地變壓器（可選）、電阻、電流互感器、外殼、電阻柜智能監控裝置（可選）、隔離開關或者真空接觸器等的組成。

每種設備，尤其是大型設備，在投運前，都應該由廠方調試人員與用戶方雙方配合進行有關的試驗，并由施工單位向用戶單位提交安裝驗收合格報告，方可進行試投運工作。

接地電阻柜試投運時應作的工作有：接地變壓器（如有）的合閘沖擊試驗，按照有關標準是否滿足要求。檢查設備狀態。接地變柜（如有）、電阻柜內是否有異物，儀表箱端子接線是否松動、螺絲是否有松動或缺少、柜間銅排及接地銅排是否配備齊全、電阻柜智能監控裝置的探頭是否正對電阻片。

檢查各部件供電是否正常，關好柜門。設備是否良好接地。干式接地變及電阻柜建議單點接地。接地變、電阻柜應單點接地，請務必防止其他設備地線通過接地變及電阻柜接地。接地電阻柜如果細分的話，按不同的方式分類，能劃分出很多種類。但是常見的也是基礎的就是柜內配置電阻器、電流互感器。
