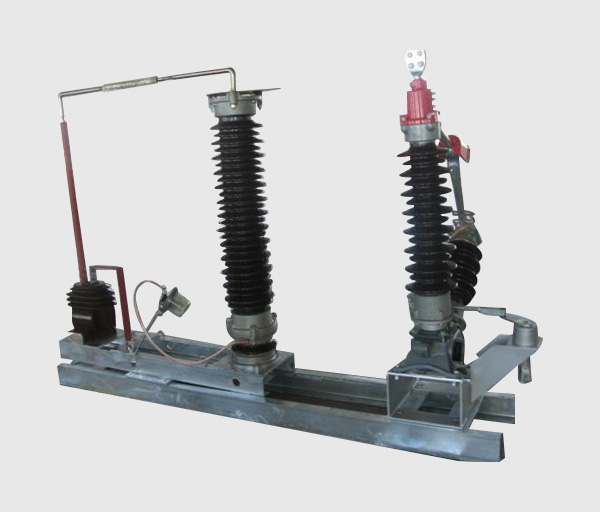

                                                                              變壓器中性點成套裝置

                                                                              • 詳細介紹

                                                                                產品用途
                                                                                中性點的運行方式不同,其技術特性和工作條件也不同,因而對運行、設備絕緣及其保護措施的影響和要求也不一樣。
                                                                                變壓器中性點成套裝置專用于110KV、220KV、330KV、500KV電力變壓器中性點,以實現中性點接地或不接地兩種不同的運行方式而設計的,從而避免變壓器中性點因受雷電沖擊和故障引起電壓升高、對變壓器絕緣造成損害。此產品可以應用于電力、冶金、化工、煤炭行業。

                                                                                型號含義

                                                                                  變壓器中性點成套裝置型號含義

                                                                                型號舉例:LCH-JXB-220S則為河北蘭徹電力設備制造有限公司生產的220KV變壓器中性點接地保護裝置,操作機構為手動操作。

                                                                                使用環境條件
                                                                                1.安裝地點:戶外。
                                                                                2.產品結構:組合式柱上設備
                                                                                3.周?chē)諝鉁囟龋?br/>  較高溫度:+55℃
                                                                                較低溫度:-40℃
                                                                                較大日溫差:25K
                                                                                日照強度:0.1W/c㎡
                                                                                4.海拔高度:2000m
                                                                                5.較大風速:35m/s
                                                                                6.地震烈度:8度
                                                                                水平加速度:0.3g
                                                                                垂直加速度:0.15g
                                                                                7.污穢等級:III級(2.8KV/cm)
                                                                                8.覆冰厚度:10mm

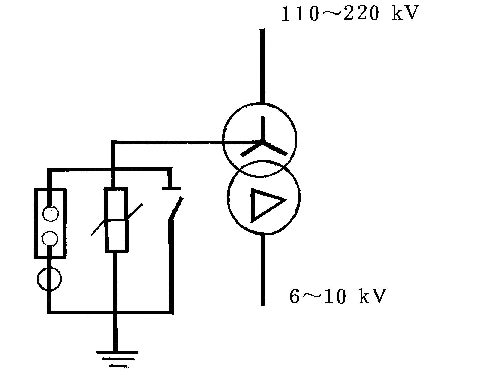

                                                                                設計符號

                                                                                  變壓器中性點成套裝置設計符號

                                                                                技術數據
                                                                                單相接地隔離開關采用GW13系列的技術數據如下表:

                                                                              品型號變壓器額定電壓
                                                                                     kV
                                                                              變壓器中性點
                                                                                     耐受電壓
                                                                              隔離開關氧化鋅避雷器放電
                                                                                     間隙
                                                                              電流互感器
                                                                              雷電全波和截波耐受電壓kV
                                                                                     (峰值)
                                                                              1min工頻kV
                                                                                     (有效值)
                                                                              額定電流
                                                                                     A
                                                                              操動機構額定
                                                                                     電壓
                                                                                     kV
                                                                                     (有效值)
                                                                              持續運行電壓
                                                                                     kV
                                                                                     (有效值)
                                                                              直流1mA
                                                                                     參考
                                                                                     電壓
                                                                                     kV
                                                                                     不小于
                                                                              8/20μs雷電沖擊電流殘壓   kV
                                                                                     (峰值)
                                                                              工頻放電電壓 kV±10%
                                                                                     (有效值)
                                                                              型式變比
                                                                              LCH-JXB-220220400200630CS14G
                                                                                     (手動)或CJ6
                                                                                     (電動)
                                                                              144116205320166環氧樹脂澆注全封閉支柱式
                                                                                     10kV
                                                                              100/5
                                                                                     200/5
                                                                                     300/5
                                                                                     400/5
                                                                                     500/5
                                                                                     600/5
                                                                              LCH-JXB-11011025095630725810318683

                                                                              單相接地隔離開關采用GW8系列的技術數據如下表:

                                                                              產品
                                                                                     型號
                                                                              變壓器額 定電壓
                                                                                     kV
                                                                              變壓器中性點
                                                                                     耐受電壓
                                                                              隔離開關氧化鋅避雷器放電
                                                                                     間隙
                                                                              電流互感器
                                                                              雷電全波和截波耐受電壓
                                                                                     kV
                                                                                     (峰值)
                                                                              1min
                                                                                     工頻
                                                                                     kV(有效值)
                                                                              額定電流A操動機構額定
                                                                                     電壓
                                                                                     kV
                                                                                     (有效值)
                                                                              持續運行電壓
                                                                                     kV
                                                                                     (有效值)
                                                                              直流1mA
                                                                                     參考
                                                                                     電壓
                                                                                     kV
                                                                                     不小于
                                                                              8/20μs雷電沖擊電流殘壓   kV
                                                                                     (峰值)
                                                                              工頻放電電壓 kV
                                                                                     ±10%
                                                                                     (有效值)
                                                                              型式變比
                                                                              LCH-JXB-220220400200400CS8-5
                                                                                     (手動)或CJ6
                                                                                     (電動)
                                                                              144116205320166環氧樹脂澆注全封閉支柱式
                                                                                     10kV
                                                                              100/5
                                                                                     200/5
                                                                                     300/5
                                                                                     400/5
                                                                                     500/5
                                                                                     600/5
                                                                              LCH-JXB-11011025095400725810318683

                                                                                外形及安裝尺寸


                                                                                220KV的中性點接地保護裝置外形尺寸

                                                                                功能特點
                                                                                1.間隙放電電壓穩定,間隙距離易于調整。
                                                                                2.使用不銹鋼精加工電極,表面不銹蝕。
                                                                                3.隔離開關、避雷器、電流互感器、間隙為一體式,成套裝置整件運輸吊裝,現場安裝快捷方便。
                                                                                4.隔離開關的電動操作機構配置電動機保護器,電動機構除能進行遠方遙控外,還能進行就地電動操作,必要時也能進行就地手動操作。
                                                                                提供控制、指示及閉鎖等輔助觸點。
                                                                                5.備滿足長期室外運行條件,運行時間不少于30年。

                                                                                十.運輸及儲存
                                                                                1.LCH-JXB型變壓器中性點間隙保護成套裝置裝箱運輸。
                                                                                2.運輸中應防雨、輕放、向上直立、防碰。
                                                                                3.存放時應保持直立狀態,存放地點環境溫度在-40℃~+55℃范圍內,不允許有易燃易爆性氣體及化學物質。

                                                                                十一.安裝要求
                                                                                1.設備可利用底座的4個安裝孔進行吊裝,不得把吊繩捆綁在瓷柱上,防止損壞設備。
                                                                                2.固定操作機構的槽鋼支架和由操作機構到隔離開關導電桿轉軸的鋼管,不在本裝置的供貨范圍內。均由安裝單位現場制作,長度、尺寸現場確定。
                                                                                3.設備應可靠接地。
                                                                                4.電流互感器二次側設0.5/10P兩個次級,供測量保護使用。不用時應將其短路。
                                                                                5.產品的外形及尺寸以實際供貨為準。
                                                                                6.隔離開關的安裝可參照附件GW8系列中性點隔離開關的安裝說明進行。

                                                                                十二.產品驗收
                                                                                1.外觀檢查:
                                                                                檢查設備外觀完好,附件齊全狀況。
                                                                                外觀檢查完成后,解開避雷器與間隙連接母線排,打開隔離開關。進行以下參數性能測試:
                                                                                2.氧化鋅避雷器測試:
                                                                                a.工頻1mA參考電壓試驗:
                                                                                在避雷器兩端施加工頻電壓,當通過避雷器的電流等于1mA時,測量加在避雷器上的工頻電壓,該電壓應不低于避雷器額定電壓。
                                                                                b.直流1mA參考電壓試驗:
                                                                                在避雷器兩端施加直流電壓(直流電壓的脈動部分不大于±1.5%),當通過避雷器的電流為1mA時,測量加在避雷器上的直流電壓值,該電壓應不得小于技術數據表中的規定值。
                                                                                c.泄漏電流試驗:
                                                                                在避雷器兩端施加0.75倍直流1mA參考電壓,測出流過避雷器的漏電流,該電流值應不大于50μA。
                                                                                注:嚴禁給避雷器做工頻放電電壓試驗。
                                                                                3.隔離開關機械操作和機械特性試驗:
                                                                                對隔離開關進行10次分、合閘空載操作,每次都應達到合閘位置和分閘位置。且整個過程中隔離開關各部分無損害。
                                                                                4.放電間隙測試:
                                                                                工頻放電電壓試驗:
                                                                                在試驗變壓器原邊串聯一塊10A及以上的電流表。在間隙的進線端子與接地端子N之間施加工頻電壓,試驗時施加到放電間隙的電壓應從零開始,在高壓側能準確讀數的條件下,迅速升壓到間隙放電為止(觀察電流表,當電流發生突變時,表明間隙放電,此刻的電壓值應為工頻放電電壓值)。每次放電后,應在0.2秒內切斷工頻電源。每連續兩次試驗時間間隔不小于10S,測量次數為3次,每次所測的放電電壓值應符合技術數據表中規定。
                                                                                注:如果工頻放電電壓值超出范圍,可對間隙進行微調。
                                                                                在上述試驗過程中無沿面放電、閃絡(luò )現象,參數符合要求即為合格。
                                                                                5.試驗完畢,恢復試驗前拆開的避雷器和間隙的連接母線排。

                                                                                十三.訂貨須知
                                                                                1.需方應提供裝置的使用環境條件:包含氣候條件、海拔、污染等級等條件。
                                                                                2.需方應提供變壓器額定電壓、中性點絕緣等級。
                                                                                3.需方可指定電流互感器參數,隔離開關參數,操作機構形式,氧化鋅避雷器參數等要求。
                                                                                4.訂貨時應注明材質使用水泥桿或鋼桿,固定形式使用單桿或雙桿;應由需方提供,也可按需方要求供方提供,具體事宜訂貨時商定。
                                                                                5.變壓器中性點電流互感器一般裝設在變壓器出線套管上,不包括在本裝置內。
