電網中得到應用,中性點電阻接地系統在國外一些地區的中壓電網也有著較長的時間,它是一種成熟的技術。
當電網中性點不接地運行時,即使系統的電容電流不大,也會(huì )因為在單相接地時會(huì )產生間歇性的弧光過電壓,使健全相的電位可能升高到足以破壞其絕緣水平的程度,甚至形成相間短路。如果在變壓器的中性點(或借用接地變壓器引出中性點)串接一電阻器后泄放間歇性的弧光過電壓中電磁能量,則中性點電位降低,故障相恢復電壓上升速度也減慢,從而減少電弧重燃的可能性,抑制了電網過電壓的幅值,并使有選擇性的接地保護得以實現。

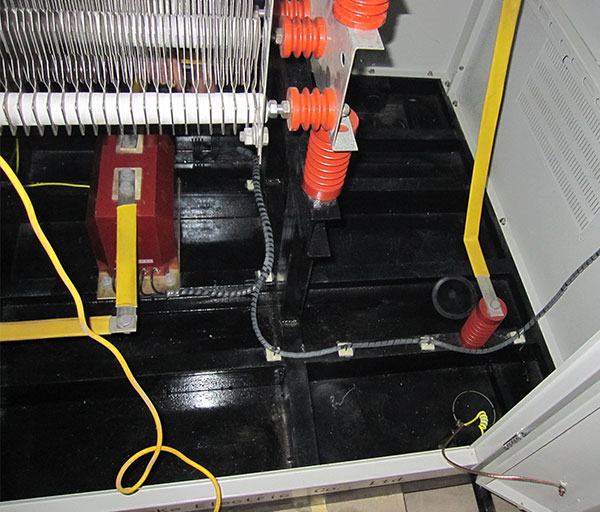

中性點經高電阻接地有多種方案,其中以單相接地變壓器與電阻器結合的方案優。我公司生產的接地電阻柜,體積小,重量輕。接地變壓器抗沖擊,阻燃,局放小。電阻采用特種材料制作,性能穩定,通流能力強。
三相交流電力系統中性點與大地之間的電氣連接方式,稱為電網中性點接地方式。中性點接地方式涉及電網的可靠性、經濟性;同時直接影響系統設備絕緣水平的選擇、過電壓水平及繼電保護方式、通訊干擾等。一般來說,電網中性點接地方式也就是變電所中變壓器的各級電壓中性點接地方式。
發電機中性點接地電阻接地的目的
在6~66KV電網中,傳統的分類把電阻分為高電阻、中電阻和小電阻三種形式(也有只分高電阻和低電阻兩種)。對應的電阻值如下。
高電阻>500Ω,接地故障電流<10~10A;
中電阻10~500Ω,15A<接地故障電流<600A;
小電阻<10Ω,接地故障電流>600A。
