中性點接地方式涉及電網的可靠性、經濟性;同時直接影響系統設備絕緣水平的選擇、過電壓水平及繼電保護方式、通訊干擾等。一般來說,電網中性點接地方式也就是變電所中變壓器的各級電壓中性點接地方式。
我國110kV及以上電網一般采用大電流接地方式,即中性點有效接地方式(在實際運行中,為降低單相接地電流,可使部分變壓器采用不接地方式),包括中性點直接接地和中性點經低阻接地。這樣中性點電位固定為地電位,發生單相接地故障時,非故障相電壓升高不會(huì )過1.4倍運行相電壓;暫態過電壓水平也較低;故障電流很大,繼電保護能迅速動作于跳閘,切除故障,系統設備承受過電壓時間較短。因此,大電流接地系統可使整個系統設備絕緣水平降低,從而大幅降低造價。
6~35kV配電網一般采用小電流接地方式,即中性點非有效接地方式。包括中性點不接地、高阻接地、經消弧線圈接地方式等。在小電流接地系統中發生單相接地故障時,由于中性點非有效接地,故障點不會(huì )產生大的短路電流,因此允許系統短時間帶故障運行。這對于減少用戶停電時間,提高供電可靠性是非常有意義的。那么中性點設備的應用就至關重要了。

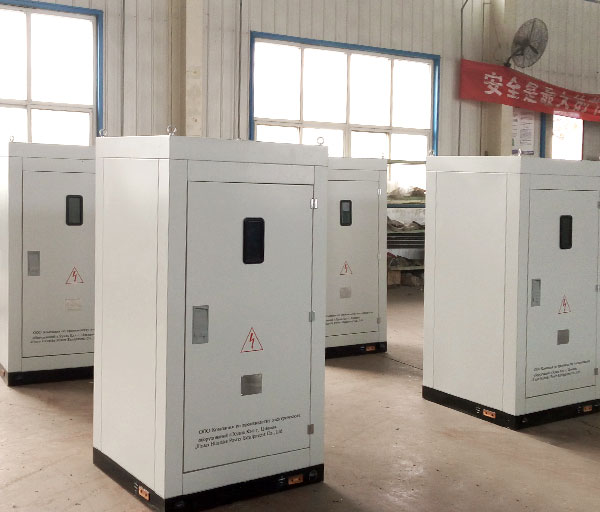

相比較而言中性點接地電阻器還是比較適用于系統中性點采用小電阻或中電阻接地的場合。具有一定的針對性能,當我們對其設備的使用過程中出現故障時,需要將其立即跳聞切除故障線路過的解決。中性點接地電阻柜是電力系統的產品。
