                                                                              LCH-JXB型變壓器中性點間隙保護裝置

                                                                              • 詳細介紹

                                                                              產品用途

                                                                              LCH-JXB型變壓器中性點間隙接地保護裝置專用于110KV、220KV、330KV、500KV電力變壓器中性點,以實現中性點接地或不接地兩種不同的運行方式而設計的,從而避免變壓器中性點因受雷電沖擊和故障引起電壓升高、對變壓器絕緣造成損害。此產品可以廣泛應用于電力、冶金、化工、煤炭行業。

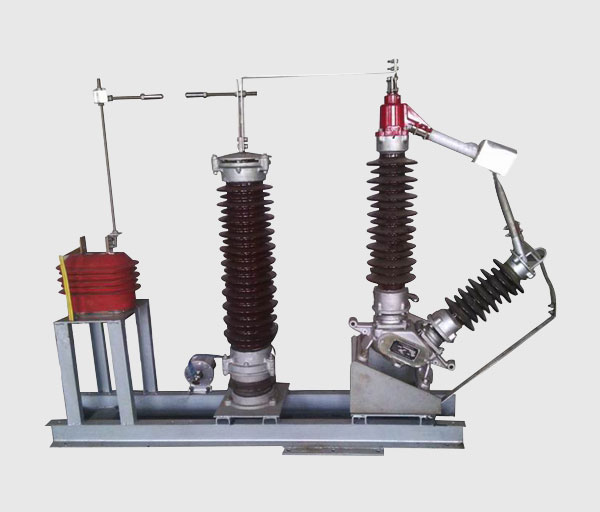

                                                                              LCH-JXB型變壓器中性點間隙保護裝置

                                                                              型號含義

                                                                              LCH-JXB型變壓器中性點間隙保護裝置型號含義

                                                                              型號舉例:LCH-JXB-220S 則為河北蘭徹電力設備制造有限公司生產的220KV變壓器中性點接地保護裝置,操作機構為手動操作。

                                                                              設計符號

                                                                              變壓器中性點間隙接地保護裝置設計符號

                                                                              技術數據

                                                                              單相接地隔離開關采用GW13系列的技術數據如下表:

                                                                              產品      型號變壓器額 定電  壓    kV變壓器中性點    耐受電壓隔離開關氧化鋅避雷器放電    間隙電流互感器
                                                                              雷電全波和截波耐受電壓kV      (峰值)1min工頻kV    (有效值)額定電流    A操動機構額定      電壓      kV    (有效值)持續運行電壓      kV    (有效值)直流1mA      參考      電壓      kV    不小于8/20μs雷電沖擊電流殘壓    kV    (峰值)工頻放電電壓 kV±10%    (有效值)型式變比
                                                                              LCH-JXB-220220400200630CS14G      (手動)或CJ6    (電動)144116205320166環氧樹脂澆注全封閉支柱式    10kV100/5      200/5      300/5      400/5      500/5    600/5
                                                                              LCH-JXB-11011025095630725810318683

                                                                              單相接地隔離開關采用GW8系列的技術數據如下表:

                                                                              產品型號變壓器額 定電壓    kV變壓器中性點耐受電壓隔離開關氧化鋅避雷器放電間隙電流互感器
                                                                              雷電全波和截波耐受電壓      kV      (峰值)1min      工頻    kV(有效值)額定電流A操動機構額定電壓      kV    (有效值)持續運行電壓      kV    (有效值)

                                                                              直流1mA 參考      電壓      kV    不小于

                                                                              8/20μs雷電沖擊電流殘壓    kV    (峰值)工頻放電電壓 kV      ±10%    (有效值)型式變比
                                                                              LCH-JXB-220220400200400CS8-5      (手動)或CJ6    (電動)144116205320166環氧樹脂澆注全封閉支柱式    10kV100/5      200/5      300/5      400/5      500/5    600/5
                                                                              LCH-JXB-11011025095400725810318683

                                                                              訂貨須知

                                                                              1.需方應提供裝置的使用環境條件:包含氣候條件、海拔、污染等級等條件。

                                                                              2.需方應提供變壓器額定電壓、中性點絕緣等級。

                                                                              3.需方可指定電流互感器參數,隔離開關參數,操作機構形式,氧化鋅避雷器參數等要求。

                                                                              4.訂貨時應注明材質使用水泥桿或鋼桿,固定形式使用單桿或雙桿;應由需方提供,也可按需方要求供方提供,具體事宜訂貨時商定。

                                                                              5.變壓器中性點電流互感器一般裝設在變壓器出線套管上,不包括在本裝置內。
