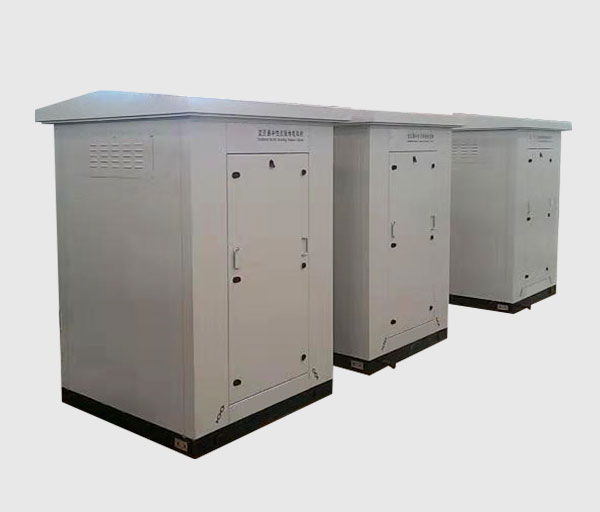

在發電配套設備中安裝6KV接地電阻柜，可以把故障電流限制到適當值,一方面使繼電保護有足夠的靈敏度和選擇性,同時又使故障點僅可能發生局部輕微損傷,把暫態過電壓限制到正常線電壓對中性點電壓的2.6倍,限制電弧的重燃,防止弧光間隙過電壓損壞主設備,同時對防止鐵磁諧振過電壓,也有顯著作用。

電阻接地的目的

在6~66KV電網中，傳統的分類把電阻分為高電阻、中電阻和小電阻三種形式（也有只分高電阻和低電阻兩種）。對應的電阻值如下。

高電阻>500Ω，接地故障電流<10~10A；

中電阻10~500Ω，15A<接地故障電流<600A；

小電阻<10Ω，接地故障電流>600A。

電阻器的選擇

（1）電阻器的電壓一般按電網運行電壓選取。

（2）從降低過電壓和電網的發展，電阻器阻值要保證接地電阻的阻性電流大于容性電流的1~1.5倍。

（3）電阻器的冷卻方式宜采用自然冷卻。

（4）在發電廠中，發電機的電阻器可裝在發電機中性點上，廠用電的電阻器可裝在廠用變壓器的中性點上。

在城區、農網和工礦企業、公共設施的變電站中，電阻器一般裝在變壓器的中性點上。如無變壓器中性點或中性點未能引出，應另外裝設專用接地變壓器。

（5）裝設專用接地變壓器的電阻器，可以通過斷路器連接在母線上，也可以不通過斷路器直接連在主變壓器的出線側。但不能采用熔斷器連接，以避免一相熔斷器熔斷后，電阻器長期運行燒壞電阻器。

（6）電阻器的安裝位置應統籌規劃，分散布置。在任何運行方式情況下，電網不應失去電阻器的保護，不應將多臺電阻器安裝在一處。

（7）電阻器的材質可選用電阻率高、溫度系數小、熱容量大、耐高溫、通流容量強、允許通流時間長、耐腐蝕、性能穩定不易氧化的金屬電阻或非金屬電阻。

一般要求：

電阻率>10μΩ*m;

溫度系數≤-0.045%/℃;

通流能力10~1000A；

通流時間用于跳閘≤10s,可不跳閘≤2h;

熱容量≥600J/cm

一般使用溫度<700℃；較高使用溫度<1500℃。

（8）電阻器外殼防護等級。室外可取IP54，室內可取IP34。
