一、概述

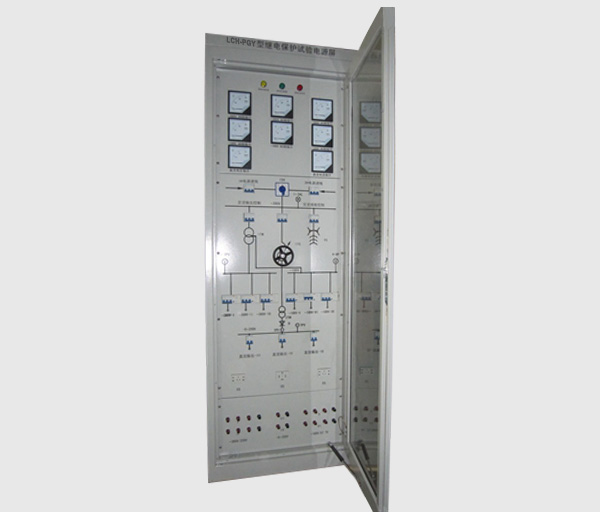

LCH-PGY繼電保護實驗電源屏是我公司依據能源部《發電廠、變電站工程繼電保護試驗儀器儀表配置定額》、《繼電保護檢驗條例》和電力工業部頒發《電力系統繼電保護及安全自動化裝置反事故措施要點》 的有關規定生產的產品。 該產品適用于變電站、發電廠的繼電保護試驗， 為其提供可靠、穩定的交直流試驗電源。

二、使用條件
      1．環境溫度：-10℃~40℃；
      2．海拔高度：＜2000米；
      3．空氣濕度在+40℃時不過50%，在較低溫度時允許有較高的濕度，在+20℃時不過90%；
      4．安裝傾斜度與鉛垂線相差不大于5°；
      5．安裝場所機械振動振幅不大于0.05mm,頻率不大于600次/分；

      6．周?chē)橘|(zhì)無爆炸危險，無導電塵埃與腐蝕性氣體。

三、主要技術指標
       1．交流輸入電源
       2路380/220V供電，互為備用，20KVA連續工作制，其中15KVA供交流部分使用，5KVA供直流部分使用。
       2．交流輸出電源
       3路380V三相四線，10A
       3路100V 三相四線，10A
       1路380V 三相四線插座
       6路220V單相插座
       三相輸入平衡時，輸出不平衡度小于1%，三次諧波小于3%
       3．直流輸出電源
       3路0~250V連續可調，20A
      紋波系數K<1.5%
       4.耐壓
      輸入輸出回路對地絕緣強度能耐受交流2000V,1分鐘試驗
       5.壽命

      按所用開關壽命為20000次通斷

四、性能特點
      1. 交直流電源隔離變壓器接線方式為Dy11，并在初級與次級之間加裝屏蔽層，控制了三次諧波；
      2. 交流回路采用漏電保護開關；
      3. 輸入輸出回路有指示燈、電壓表、電流表監視。
