“LCH-WXJ工控機小電流故障接地選線裝置”是我公司技術人員在總結了各種小電流接地選線方案成功經驗和失敗教訓的基礎上，應用當代計算機測控技術的理念和方法，“選線準確率偏低”這一長期困擾人們的難題，使選線結果具有了實用價值，選線準確率達到98%以上。

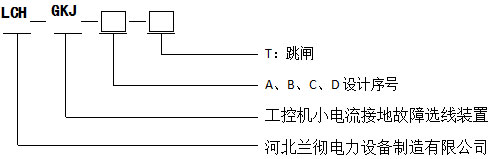

產品型號說明

A代表出線路數與母線路數之和為16；B代表出線路數與母線路數之和為32；
C代表出線路數與母線路數之和為48；D代表出線路數與母線路數之和為62。

表3-1 ZD-GKJ系列工控機小電流接地故障選線裝置產品定貨類別：

技術特點
1、LCH-GKJ系列選線裝置實時采集系統故障信號，應用多種選線方法進行綜合選線，具體包括：智能群體比幅比相法、諧波比幅比相法、小波法、首半波法、有功分量法、能量法等。裝置通過粗糙集理論確定各種選線方法的有效域，根據故障信號特征自動對每一種選線方法得出的故障選線結果進行可信度量化評估，應用證據理論將多種選線方法融合到一起，大限度地保證各種選線方法之間實現優勢互補。為了避免故障信號受到干擾而導致誤選，裝置采用了連續選線方法，每隔一定時間(1秒)重新采集數據進行分析，只要故障沒有消失，裝置的選線計算就不停止。
2、裝置具有故障錄波功能，可以提供故障前后的波形，包括故障發生前的一個周期和故障發生后五個周期的波形，可保存現場故障錄波數據和選線結果20萬次。裝置自動檢測，將存滿一年的數據自動刪除；用戶也可以隨時刪除歷史紀錄。
3、裝置具有控制輸出功能，可與斷路器跳閘回路相連，實現選線后的故障切除，也可與自動重合閘結合。
4、適用于中性點不接地、經固定消弧線圈接地、經自動調諧式消弧線圈接地和經高阻接地等接地方式；適用于母線加裝消弧裝置的系統；適用于不同電壓等級(66kV、35kV、10kV、6kV、3kV)的系統。
5、用戶在定貨時可依據系統電容電流大小，選擇內置電流互感器的一次抽頭，保證系統電容電流較小時，裝置無死區，電容電流較大時，無飽和。
6、裝置能準確識別直接接地、經電阻接地、經弧光接地、間歇性弧光接地等復雜的故障類型，在現場工作人員的配合下可以解決不同線路兩點同相接地故障問題。
7、選線裝置具有自檢功能，死機自動恢復功能，并能監視各線路出去口處一次接地電容電流和各段母線零序電壓。
8、選線裝置具有與遠動裝置的接口功能，可以提供遙信無源節點、標準RS232、485、422串口接口。裝置采用標準CDT規約。
9、裝置根據各段母線的零序電壓變化自動判斷系統運行方式，即各段母線并列運行或是分段運行。
10、對于各種原因導致的意外斷電，裝置無須值班人員啟動，當再次通電時，裝置自動啟動，給無人值守變電站帶來很大的方便。
11、LCH-GKJ系統裝置配備看門狗電路，確保工控機連續穩定運行。
12、系統采用Windows2000操作系統，具有良好的人機對話功能，易于操作人員掌握使用，運行穩定。軟硬件的擴展功能能力強，適于二次開發。
